What sets the TS5 apart from the rest?
15 Ports
120Gb/s
3 Displays
2.5GbE
140W Charging
15 Ports
140W Laptop Charging
120Gb/s
3 Displays
2.5GbE
ポートのすべて
TS5は、接続性を最優先に設計されました。ワークフローを次のレベルへ引き上げるために必要なポートを豊富に備えています。
このドックには、4つのThunderbolt 5 80Gb/sポートを含む合計15個のポートが搭載されています。この接続性に加えて、TS5はノートパソコンを最大140Wで充電します。
Pure
Connectivity.
Up to 120Gb/s
More power than ever before
Three Displays on Windows
Triple your productivity on Windows Thunderbolt 5
140W Charging
Charge your laptop or tablet faster than ever
2.5GbE Performance
2.5x the speed of traditional 1GbE
64Gb/s PCIe for lightning fast SSD speeds
Two times the performance of 32Gb/s PCIe
4X Thunderbolt 5 Ports
Powerful connectivity to expand workflows
ポートに強い
15個のポートを同時に使用できるこのドックには、多くのユーザーが必要とするすべてのポートが詰め込まれています。
TS5 Unboxing & Overview
すぐに接続
TS5 は、Thunderbolt 5、Thunderbolt 4、Thunderbolt 3、USB4、USB4 v2、USB-C ホストコンピューターと互換性があります。
- M1/M2/M3/M4 Pro, M1/M2/M3/M4 Max & M1/M2/M3 Ultra Mac¹
- M1/M2/M3/M4 Mac¹
- Thunderbolt 5 PC
- Thunderbolt 4 PC
- Thunderbolt 3 Mac
- USB4 & USB4 v2 PC
- Intel Thunderbolt 3 Mac¹
- USB-C MacまたはPC
- Thunderbolt iPad²
- Thunderbolt Chromebook
¹macOS 15以降が必要です。
²機能はホストコンピューターまたはタブレットの性能に依存します。
*TS5のパフォーマンスと機能を最大限に引き出すためには、80Gb/s Thunderbolt 5または USB4 v2ホスト接続が必要です。
140W電力供給
TS5 Plusは、最も高性能なノートパソコンにも対応できる最大140Wの電力を供給します。これは、140Wが必要な16インチMacBook Pro（M4 ProまたはM4 Maxチップ搭載モデル）などのノートブックに最適です。
他の多くのThunderbolt 5ドックは、一定のワット数で充電可能としていますが、実際には十分な電源を供給できない場合があります。これらのドックは、接続されているデバイスの台数に応じてホスト電力を割り当てます。そのため、接続された新しいデバイスに一部のホスト電力が移動し、電力供給が減少することがあります。
CalDigit TS5の電源は常に140Wのフルパワーを供給し、新しいデバイスがTS5に接続されても、そのパフォーマンスを落とすことはありませんのでご安心ください。
必要なワット数が140W未満のノートパソコンやタブレットの場合、TS5はデバイスが必要とするワット数のみを供給します。
| Dock | Laptop Charging |
|---|---|
|
TS5 |
140W |
|
TS5 Plus |
140W |
|
TS4 |
98W |
Thunderbolt 5
TS5は、Thunderbolt 4の2倍のパフォーマンスとなる80Gb/sの双方向Thunderbolt 5ポートを搭載しています。
ThunderboltポートのPCIeパフォーマンスは、前世代の2倍となる64Gb/sのPCIe 4.0に向上しました。これは、高性能なSSDやRAIDデバイスの接続に最適です。この強力なドックは、最大6,200MB/sの転送速度をサポートします。
| TS5 | TS4 | |
|---|---|---|
|
Max. External Storage Performance |
Up to 6,200MB/s* |
3,200MB/s |
|
Performance Difference |
2x Faster |
2x Slower |
5個のパワフルなUSBポート
TS5には、複数の周辺機器を接続できるように5つのUSBポートが搭載されています。*
TS5のUSBポートのうち4つは10Gb/sの高速データ転送に対応しており、1つのUSB-Aポートはキーボードやマウスに適したUSB 2.0の性能を提供します。
*USB-CおよびUSB-Aポートはデータ専用です。モニターは、Thunderbolt 5/USB4 v2ポートに接続する必要があります。
20W USB-Cポート
前面のUSB-Cポートのうちの1つは、20Wの電力供給に対応しており、アクセサリーへのより高い電力供給が可能です。
これは、iPhoneやApple Watch、iPad Proなど、7.5Wを超える電力を必要とするデバイスに最適です。
| Device | Charging Rate |
|---|---|
|
iPhone 16 |
20W |
|
iPad Pro 13″ |
20W |
|
Apple Watch |
18W |

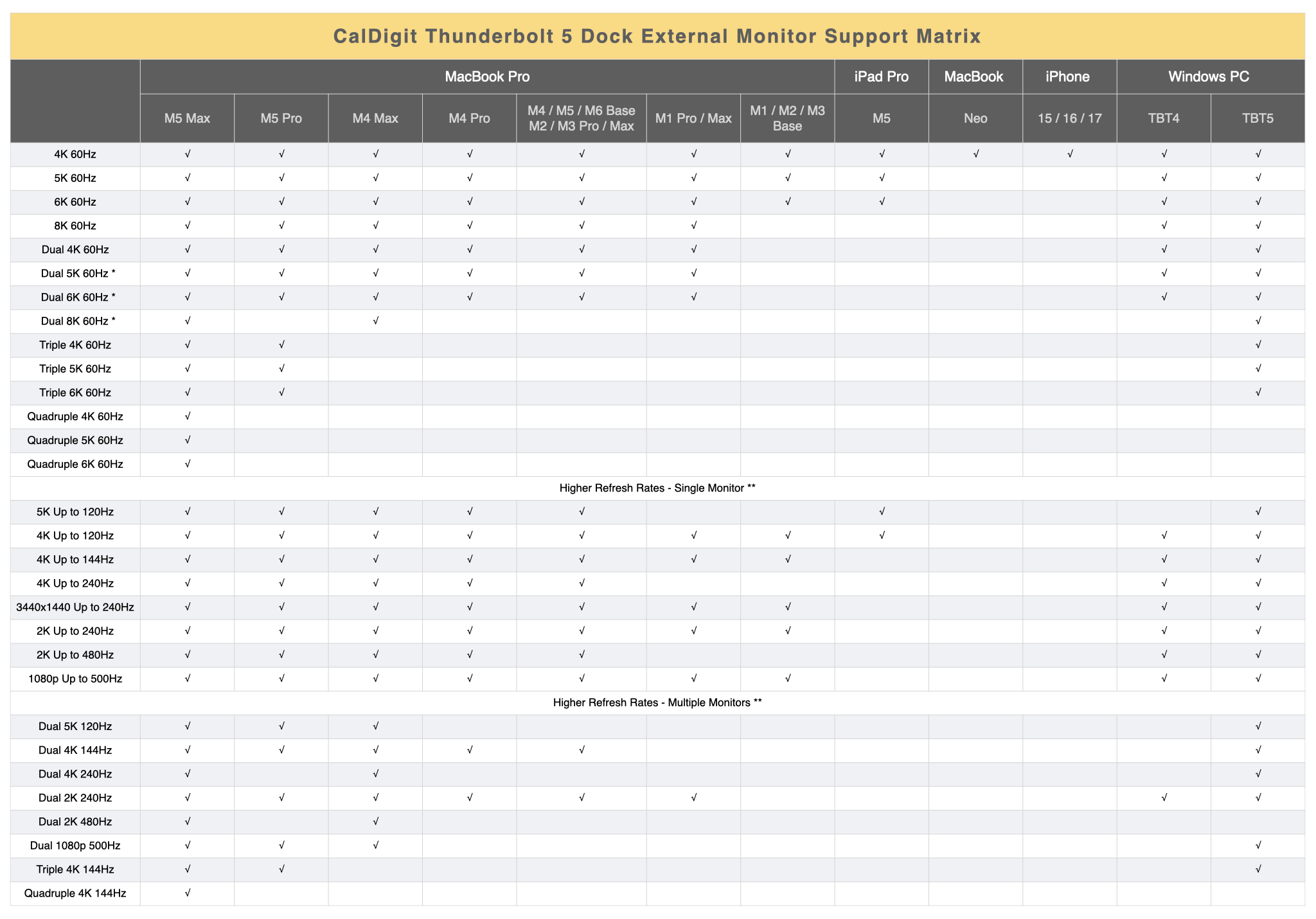

シングル、デュアル、トリプルディスプレイ
高解像度ディスプレイ、高リフレッシュレートディスプレイ、最大3台の外部ディスプレイなど、TS5はあらゆるニーズに対応します。
シングルモニター
TS5にモニターを1台接続したい場合は、Thunderbolt 5ポートに接続します。
HDMIモニターを接続したい場合は、USB-C to HDMI アダプター***（別売）を使用します。

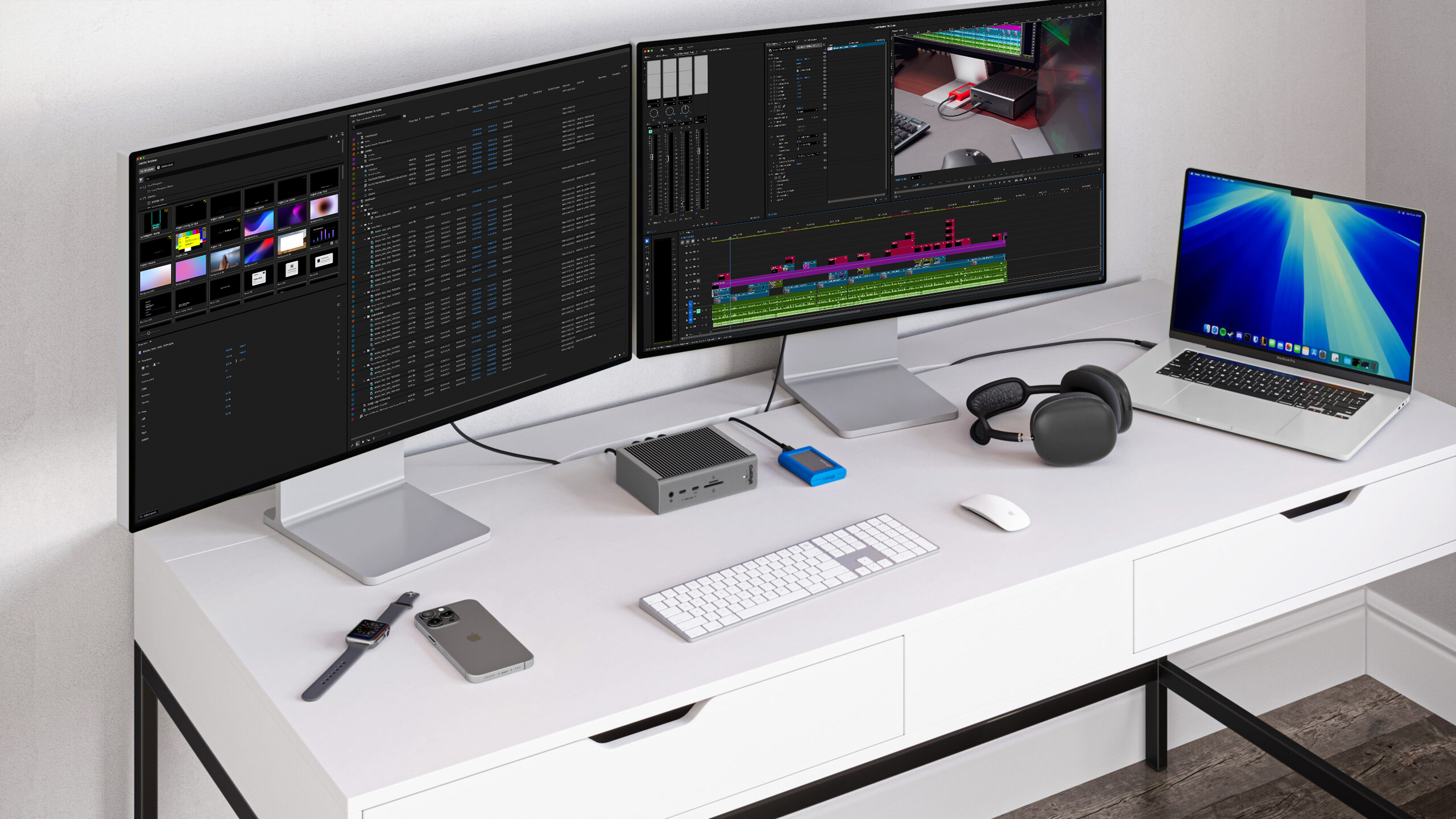

デュアルモニター
- M4、M1/M2/M3/M4 Pro、M1/M2/M3/M4 Max、M1/M2/M3 UltraベースのmacOSユーザーまたはIntelベースのMacユーザーは、最大2台のモニターを接続できます。
- M1/M2/M3ベースのMacは、Thunderboltポート経由での外部モニターの接続が、設計上1台までに制限されています。
- Thunderbolt 5およびThunderbolt 4 Windows PCユーザーは、最大2台のモニターを接続できます。

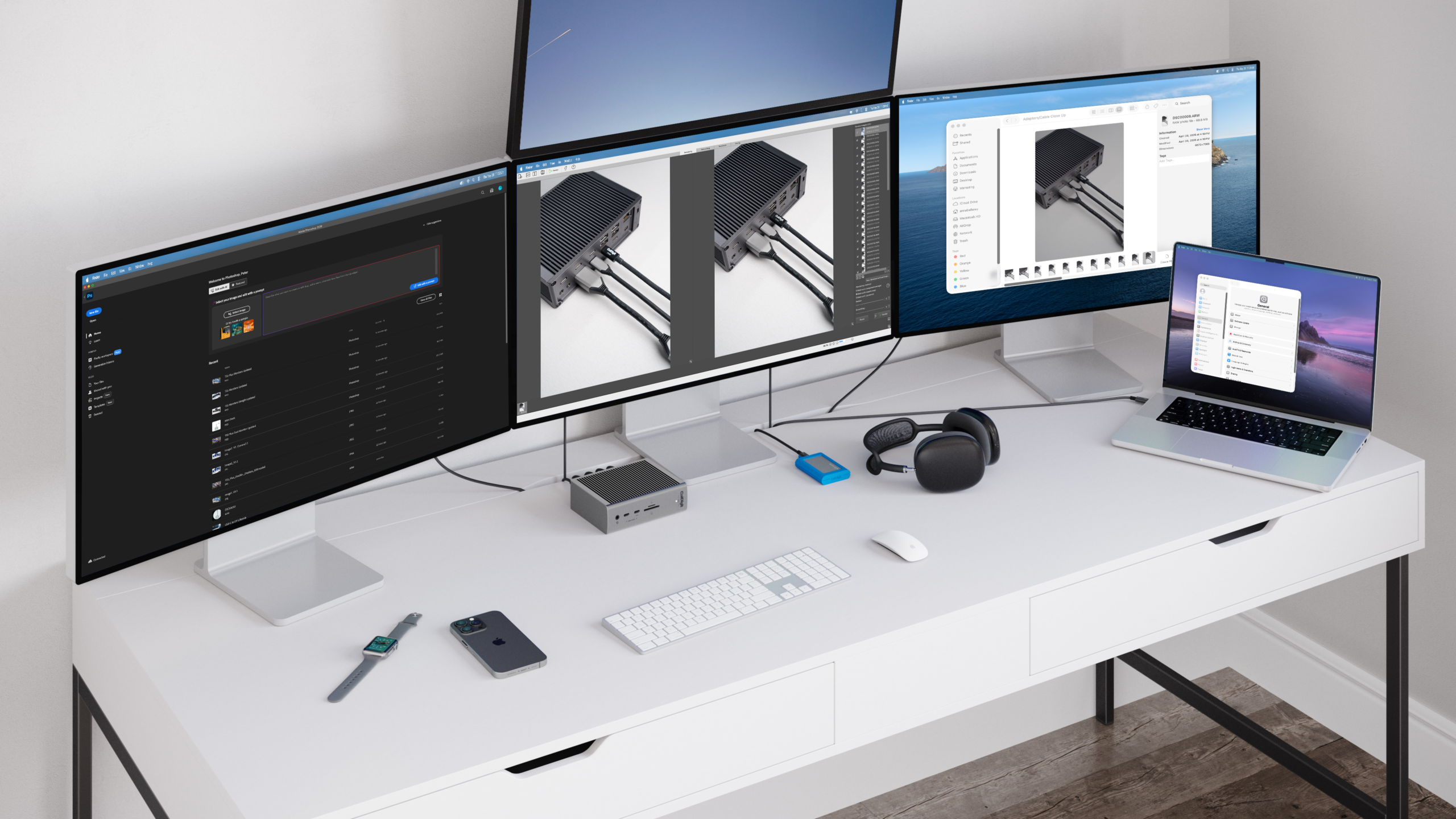

トリプルモニター
- macOSは、Thunderboltドックやハブを介したトリプルモニターの接続をサポートしていません。
- Thunderbolt 5 Windows PCユーザーは、対応ホストコンピュータで最大3台のモニターを接続できます。
- Thunderbolt 4 Windows PCユーザーは、3台のモニターを接続することはできません。
* デュアル5Kモニターは、Thunderbolt 4またはApple Studio Displaysである必要があります。デュアルLG UltraFine 5Kモニターはサポートされていません。6Kモニターは、Thunderbolt 4モニターまたはApple Pro Display XDRである必要があります。6Kおよび8K解像度には、DSC（Display Stream Compression）サポートが必要です。
** 高リフレッシュレート（60Hz以上）には、モニターとホストGPUでDSC（Display Stream Compression）サポートが必要な場合があります。高リフレッシュレートをサポートするために、ビット深度やカラー深度が変わる場合があります。
*** 一部のM3 MacBook（例：MacBook Air）は、ノートブックの蓋を閉じた状態（クラムシェルモード）で、最大5Kおよび6Kのデュアル外部モニターをサポートできます。
**** 現在、M1/M2/M3/M4 Macは、Thunderboltポート経由で最大HDMI 2.0bまでしかサポートしていません。したがって、HDMIアダプターを使用する場合、解像度は4K 60Hzに制限されます。高リフレッシュレートが必要な場合は、USB-C to USB-CまたはUSB-C to DisplayPort接続を使用してください。Macの外部ディスプレイのサポートについての詳細は、https://support.apple.com/ja-jp/101571やhttps://www.caldigit.com/macbook-multiple-monitor-support-with-caldigit-thunderbolt-docks/ をご覧ください。
***** 結果はOSの更新によって異なる場合があります。異なるWindowsコンピューターでの1つのThunderbolt接続による外部ディスプレイの互換性については、メーカーのウェブサイトをご参照ください。
Bandwidth Boost
高帯域幅を必要とするモニターをTS5に接続すると、Bandwidth Boostが有効になり、ディスプレイを優先して最大120Gb/sのパフォーマンスが提供されます。これにより、ドックの残りの部分には40Gb/sの帯域幅が確保されます。
この素晴らしい機能により、高リフレッシュレートのディスプレイをTS5 Plusに接続できるようになり、3台の4K 144Hzディスプレイを接続することも可能になります。
Windowsで3台のモニターを接続
Thunderbolt 5では、Thunderbolt 5 Windowsホストコンピューターに最大3台の外部モニターを接続できます。モニターはダウンストリームThunderbolt 5ポートに接続します*。
*トリプルディスプレイには、互換性のあるThunderbolt 5のWindows PCが必要です。M4 Apple Macは、1つのThunderbolt 5ホスト接続でのトリプルディスプレイをサポートしていません。また、Thunderbolt 4のWindowsまたはMacホストコンピューターも、トリプルディスプレイをサポートしていません。
2.5ギガビットイーサネット
TS5には、優れたパフォーマンスを提供する2.5 GbEポートが搭載されています。
2.5GbEは、従来のギガビットイーサネットの2.5倍高速で、ルーターやスイッチ、NASデバイスの新しい標準となりつつあります。
もちろん、TS5の2.5GbEポートは、従来の1GbEイーサネットデバイスも使用することができます。
*EthernetはThunderboltベースのホストおよびPCIe対応のUSB4ホストでのみサポートされています。USB4ホストのPCIeサポートに関する情報は、USB4ホストのメーカーにお問い合わせください。
タブレット&スマートフォン
TS5をThunderbolt対応のiPadやWindows Thunderboltタブレットに接続し、ワークフローを向上させましょう。
TS5はUSB-C対応のタブレットやiPhoneにも対応しています。
*タブレットでの使用時の機能は、タブレットの性能に依存します。タブレットやスマートフォンをホストデバイスとして使用する場合、全体的な機能が制限されることがあります。
SD & microSD 4.0 UHS-II
TS5には、前面にmicroSDとSDカードリーダーが搭載されており、簡単にアクセスできます。どちらのポートもUHS-II性能に対応しており、同時に使用することができます。
8つのオフライン充電ポート
TS5のすべてのUSB10Gb/sポートとすべてのThunderboltポート、合計8つのポートは、オフライン充電に対応しています。
この機能により、TS5がホストデバイスに接続されていなくても、これらの特定のポートを使用してスマートフォンやタブレットなどのUSBデバイスを充電することができます。
*背面のUSB 2.0ポートはオフライン充電に対応していません。
Apple SuperDrive
Apple SuperDriveなどのデバイスは、追加の電力が必要なため、Appleはノートブックに直接接続することを推奨しています。CalDigitは、SuperDriveをTS5 Plusに直接接続できるようにドライバーを開発しました。
*一度だけドライバーのインストールが必要です。
リアホストポート
一般的なThunderboltドックの多くは、前面にホストThunderboltポートを搭載しており、ケーブルが乱雑になりがちです。
TS5は、背面にThunderbolt 5ホストポートを配置したユニークな設計により、デスク周りをすっきりさせることができます。
Docking Station Utility
ドックに接続されたすべての外部ドライブを個別に切断するのは手間がかかります。
これを解決するために、CalDigitはワンクリックですべての外付けドライブを一度に取り外すことができる無料のmacOS用ユーティリティを提供しています*。
*一度だけソフトウェアのインストールが必要です。macOS専用。
インターフェイス
- Thunderbolt 5 Host (最大120Gb/s) x 1
- Thunderbolt 5 (80Gb/s) x 3
- USB-C (10Gb/s) x 3
- USB-A (10Gb/s) x 1
- USB-A (480MB/s) x 1
- SD 4.0 (UHS-II) x 1
- microSD 4.0 (UHS-II) x 1
- 2.5ギガビットイーサネット x 1
- 前面オーディオコンボ入力/出力(3.5mm) x 1
- 背面オーディオ出力(3.5mm) x 1
- 背面オーディオ入力(3.5mm) x 1
- DC In (20V 12A) x 1
最小システム要件
- macOS 15以降
- Windows 11以降
- iPadOS
- Chrome OS
- Thunderbolt 5コンピューター
- Thunderbolt 4コンピューター
- Thunderbolt 3 Mac
- USB-C (USB4またはUSB4 v2)コンピューター
- USB-C Mac, PC, タブレット, Phone
- Thunderbolt/USB4 iPad
- 電力供給
- Thunderbolt 5/USB4 Host Port：最大140W
電力供給
- Thunderbolt 5/USB4 Host Port：最大140W
- 各ダウンストリーム Thunderbolt 4/USB4ポート：15W
- 前面20W USB-C Port：20W
- 残りのUSB-C Ports：7.5W
- USB-Aポート：7.5W
サイズ & 重量
- 高さ：141.0mm（5.55インチ）
- 幅 ：42.0mm （1.65インチ）
- 奥行：113.4 mm （4.46インチ）
- 重さ：0.64kg （1.41ポンド）
パッケージ内容
- CalDigit TS5 x 1
- Thunderbolt 5 編祖ケーブル (1.0m) x 1
- ゴム足 x 2
- 電源コード x 1
- 電源アダプター(240W) x 1
保証期間
2年
| TS4 | TS5 | TS5 Plus | |
|---|---|---|---|
|
Color |
Space Gray |
Space Gray |
Space Black |
|
Max. Performance |
40Gb/s |
120Gb/s |
120Gb/s |
|
No. Ports |
19 |
15 |
20 |
|
Host Charging |
98W |
140W |
140W |
|
Max. PCI Express Bandwidth |
32Gb/s |
64Gb/s |
64Gb/s |
|
Three 4K 60Hz Displays (On Supported Thunderbolt 5 Windows PCs) |
X |
✓ |
✓ |
|
Dual 4K 240Hz Displays |
X |
✓ |
✓ |
|
Dual 6K 60Hz Displays |
✓ |
✓ |
✓ |
|
Thunderbolt Ports |
3 x 40Gb/s |
4 x 80Gb/s |
3 x 80Gb/s |
|
Thunderbolt Downstream Port Charging |
15W |
15W |
36W |
|
USB 2.0 USB-A |
X |
1x |
X |
|
USB 3.2 10Gb/s USB-A |
5x |
2x |
5x |
|
USB 3.2 10Gb/s USB-C |
3x |
3x |
5x |
|
Dual USB 10Gb/s controllers |
X |
X |
✓ |
|
Front 20W USB-C Port |
✓ |
✓ |
X |
|
Front 36W USB-C Port |
X |
X |
✓ |
|
Supports USB 20Gb/s Data Path (On Supported Thunderbolt 5 Windows PCs) |
X |
✓ |
✓ |
|
DisplayPort Interface |
1x |
X |
1x |
|
DisplayPort Version |
1.4 |
2.1 |
2.1 |
|
Ethernet (PCIe base) |
2.5GbE |
2.5GbE |
10GbE |
|
Chassis Dimension |
5.55” x 1.65” x 4.46” |
5.55” x 1.65” x 4.46” |
6.10” x 1.85” x 5.03” |
|
Power Supply |
230W |
240W |
330W |
|
Price |
$379.99 |
$369.99 |
$499.99 |
macOS 15 and above.
Windows 11 and above.
Yes, the TS5 is fully compatible with USB-C host devices.
Yes, the TS5 is compatible with Thunderbolt 3 or Thunderbolt 4 Macs, and Thunderbolt 4 PCs.
Yes, the TS5 is the perfect companion for the above Apple Silicon Macs.
Base M1-M3 Macs only support a single display through the Thunderbolt connection.
Pro, Max, M4 base, and Ultra Mac users can connect dual displays to the TS5.
Three displays are not supported through a dock or hub on M4 Thunderbolt 5 Macs via a single Thunderbolt 5 connection.
Yes, the TS5 works with computers that are USB4 or USB4 v2, and can support PCIe over USB4.
A new feature of Thunderbolt 5 is called Bandwidth Boost, and it allows the TS5 to allocate more performance when you connect bandwidth intensive displays to the dock, such as high-refresh rate displays, or multiple high-resolution displays. It will allocate up to 120Gb/s to the displays, and leave 40Gb/s for the rest of the dock.
Option 1 (DisplayPort Monitor)
Connect a USB-C to DisplayPort Video Adapter (sold separately) to one of the spare Thunderbolt 5 ports.
Option 2 (Thunderbolt Monitor)
Directly connect a Thunderbolt monitor to one of the spare Thunderbolt 5 ports on the TS5.
Option 3 (USB-C Monitor)
Directly connect a USB-C monitor to one of the spare Thunderbolt 5 ports on the TS5.
Option 4 (HDMI Monitor)
Connect a USB-C to HDMI Video Adapter (sold separately) to one of the spare Thunderbolt 5 ports.
Option 1
– Connect one monitor to one of the spare Thunderbolt 5 ports via a USB-C Video Adapter (sold separately).
– Connect the second monitor to one of the spare Thunderbolt 5 ports via a USB-C Video Adapter (sold separately).
Option 2
– Connect two USB-C or Thunderbolt monitors directly to two of the Thunderbolt 5 ports.
Either directly connect three Thunderbolt or USB-C monitors to three of the spare Thunderbolt 5 ports on the TS5, or connect three USB-C Video Adapters (sold separately) to the three spare Thunderbolt 5 ports on the TS5.
Yes, you can directly connect the Apple Pro Display XDR to one of the spare Thunderbolt 5 ports and output at full 6K resolution.
140W.
The two downstream Thunderbolt 5 ports charge at 15W each.
Yes, if your laptop charges at less than 140W, the TS5 will only supply the amount of power your laptop requires.
If your are using a Mac mini, iMac, or desktop computer the TS5 will not supply power via the Thunderbolt 5 connection.
Yes, you can use all the ports on the TS5 at the same time.
The front 20W USB-C port is ideal for use with USB-C devices that require more power.
Yes, both card readers can be use at the same time.
No. When two audio outputs are connected, the system will default to the front audio output. You can only use one audio output at a time.
For the optimal compatibility we recommend to use certified 80Gb/s Thunderbolt 5 cables with 240W power delivery.
